Что такое горячий спай?

Термопары. Рабочий (горячий) спай.

Словосочетанием «горячий спай» называют точку измерения термопары. Эта точка, в которой разнородные металлы, из которых изготовлена термопара (пример: хромель и алюмель в термопарах типа ХА(K)) соединяются вместе, образуя рабочий спай термопары.

Горячий спай может быть:

  • изолированным;
  • заземлённым на металлический чехол (также может обозначаться как неизолированный);
  • открытым (непосредственно подвергаться воздействию среды измерения).

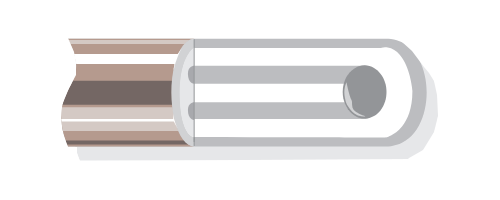

Изолированный

ungrounded

Горячий спай изолирован от металлического чехла термопреобразователя. Изоляция может быть выполнена кварцевым песком или керамическим изолятором, в зависимости от температуры, среды, конструктивных решений конкретного производителя.

Такое исполнение увеличивает инерцию термопреобразователя (скорость прогрева рабочего спая становится ниже) – это может быть как плюсом, так и минусом, в зависимости от требований для конкретного оборудования.

Электрически же изолированный спай представляется более надёжным, так как исключает прямой контакт входа вторичного прибора с корпусом термопреобразователя.

Изолированный спай также меньше подвержен механическим повреждениям (вибрации, ударам по корпусу термопреобразователя).

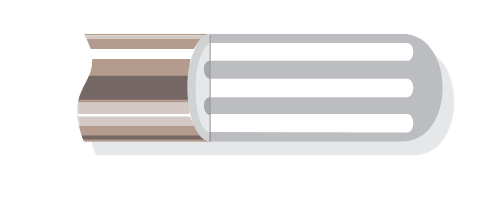

Заземленный на металлический чехол

grounded

Горячий спай касается металлического чехла или приваривается к нему. Инерция такого термопреобразователя будет значительно меньше, чем у варианта с изолированным спаем.

Если на корпусе термопреобразователя имеются «паразитные» напряжения, то соответственно они же появятся на входе вторичного прибора, что может повлиять на показания, а то и вовсе вывести его из строя.

Рабочий спай такого термопреобразователя менее защищён от механических повреждений, так как находится в непосредственном контакте с корпусом, а значит принимает на себя удары и вибрации, что может привести к преждевременному разрушению спая.

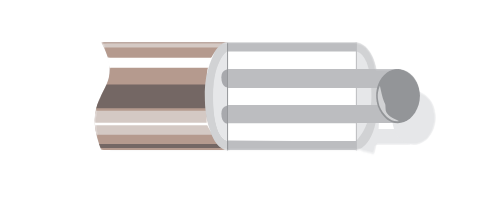

Открытый (также может называться неизолированным, незащищённым)

exposed

Рабочий спай находится вне корпуса или корпус отсутствует вовсе. Наименее инерционный вариант измерений.

В отличие от предыдущих двух вариантов, неизолированный горячий спай напрямую контактирует с измеряемой средой. Такое исполнение имеет массу ограничений, так как рабочий спай никак не защищён.

Встречается в англоязычной документации:

  • Hot junctionгорячий спай
  • Cold junctionхолодный спай
  • Thermocouple (TC)термопара
  • Ungroundedизолированный
  • Groundedзаземлённый
  • Exposedоткрытый
