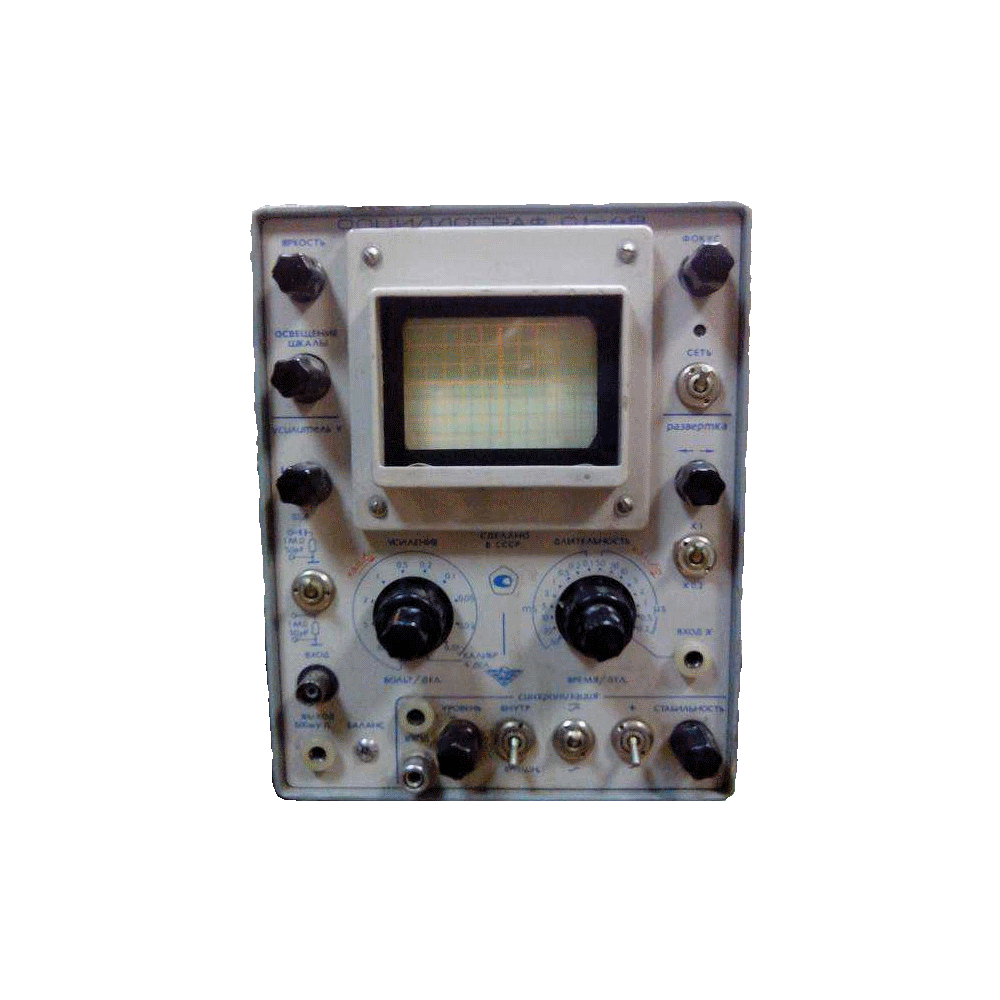

Осциллограф С1-49
3 0
Измеряемый параметр
Производитель
Описание
Полупроводниковый осциллограф С1-49 предназначен для наблюдения и исследования формы электрических процессов в диапазоне частот от постоянного тока до 5 МГц путем визуального наблюдения и измерения их временных и амплитудных значений.
Технические характеристики С1-49
| Осциллограф С1-49 | |
| Электронно-лучевая трубка типа | 8ЛО4И |
| Класс точности (по ГОСТ 9810-61) | 3 |
| Условия эксплуатации (температура) | от -30 до +50°C |
| Условия эксплуатации (относительная влажность) | до 95% при +25°C |
| Рабочая часть экрана | 6 делений по вертикали (36 мм) и 10 делений по горизонтали (60 мм) |
| Толщина луча | не превышает 0,6 мм |
| Наблюдение импульсов (длительность) | от 0,2 мкс до 0,1 с, обеих полярностей |
| Наблюдение импульсов (размах) | от 10 мВ до 300 В (с выносным делителем 1:10 — от 100 мВ до 300 В) |
| Наблюдение периодических колебаний | от 1 Гц до 5 МГц |
| Измерение амплитуд сигналов | от 20 мВ до 120 В |
| Измерение временных интервалов | от 0,4 мкс до 0,1 с |
| Характеристики канала вертикального отклонения осциллографа С1-49 | |
| Неравномерность АЧХ | не более 3 дБ в диапазоне 0 - 5 МГц |
| Время установления усилителя | не более 70 нс |
| Выброс на импульсе (фронт 70 нс) | не превышает 5% |
| Выброс на импульсе (фронт более 200 нс) | отсутствует |
| Нелинейность амплитудной характеристики | не превышает 10% |
| Дрейф усилителя (после 30-минутного прогрева) | не превышает 10 мВ за 30 мин |
| Входное сопротивление (открытый вход) | 1 МОм ±3% параллельно с емкостью 50 пФ |
| Входное сопротивление (с выносным делителем 1:10) | 10 МОм ±10%, входная емкость не более 15 пФ |
| Погрешность деления выносного делителя | не более ±15% |
| Тип входа усилителя | открытый и закрытый |
| Вход с выносным делителем 1:10 | открытый |
| Максимально допустимое постоянное напряжение на входе | 300 В |
| Завал вершины импульса (закрытый вход, 5 мс) | не превышает 5% |
| Завал вершины импульса (закрытый вход, 10 мс) | не превышает 10% |
| Коэффициент отклонения (плавно) | с перекрытием не менее 1:2,5 |
| Коэффициент отклонения (скачкообразно) | от 10 мВ/дел до 20 В/дел с перекрытием не более 2,5 раза |
| Погрешность измерения амплитуд импульсов (20 мВ - 120 В) | не превышает ±10% при величине изображения 2-6 дел |
| Погрешность измерения амплитуд синусоидальных сигналов | обеспечивается в диапазоне 0 - 1 МГц |
| Калибратор чувствительности (форма сигнала) | прямоугольные импульсы частотой около 2 кГц, завал вершины не более 2,5% |
| Калибровочное напряжение (гнездо "Выход 500 mV") | 500 мВ ±4% |
| Характеристики канала горизонтального отклонения осциллографа С1-49 | |
| Режимы развертки | ждущий и периодический |
| Диапазон длительностей развертки | 17 фиксированных поддиапазонов с перекрытием 2 и 2,5 раза |
| Растяжение развертки | пятикратное амплитудное растяжение центрального участка |
| Нелинейность развертывающего напряжения | не превышает 10% |
| Погрешность измерения временных интервалов (0,4 мкс - 0,1 с) | не превышает ±10% при величине изображения 4-10 дел |
| Неравномерность АЧХ усилителя "X" | не более 3 дБ в диапазоне 0 - 2 МГц |
| Коэффициент отклонения входа "X" | не более 8 В/дел (чувствительность не менее 0,75 мм/В) |
| Минимальная частота следования развертки | не превышает 400 Гц |
| Характеристики канала синхронизации осциллографа С1-49 | |
| Внутренняя синхронизация (минимальный размер изображения) | не менее 5 мм |
| Внутренняя синхронизация (частота) | от 1 Гц до 5 МГц |
| Внутренняя синхронизация (длительность импульсов) | от 0,1 мкс до 0,1 с |
| Внешняя синхронизация (1 Гц - 3 МГц) | 0,5 - 30 В |
| Внешняя синхронизация (3 МГц - 5 МГц) | 0,5 - 15 В |
| Синхронизация синусоидальными сигналами (до 13 МГц) | при величине изображения не менее 2 дел (12 мм) |
| Вход "Z" (амплитуда сигнала для яркостных меток) | 10 - 60 В, диапазон 30 Гц - 1 МГц |
| Вход "Z" (входное сопротивление) | 1 МОм, переходная емкость 0,01 мкФ |
| Дополнительная информация об осциллографе С1-49 | |
| Электропитание | 220 В ±10%, 50-60 Гц; 220 В ±5%, 115 В ±5%, 400 Гц; постоянный ток 24 В ±10% |
| Потребляемая мощность (переменный ток) | не более 38 ВА |
| Потребляемая мощность (постоянный ток) | не более 20 Вт |
| Время прогрева | не менее 15 минут |
| Размер осциллографа | 170x223x430 мм |
| Масса осциллографа | не более 8,5 кг |
| Среднее время наработки на отказ | 550 часов |
