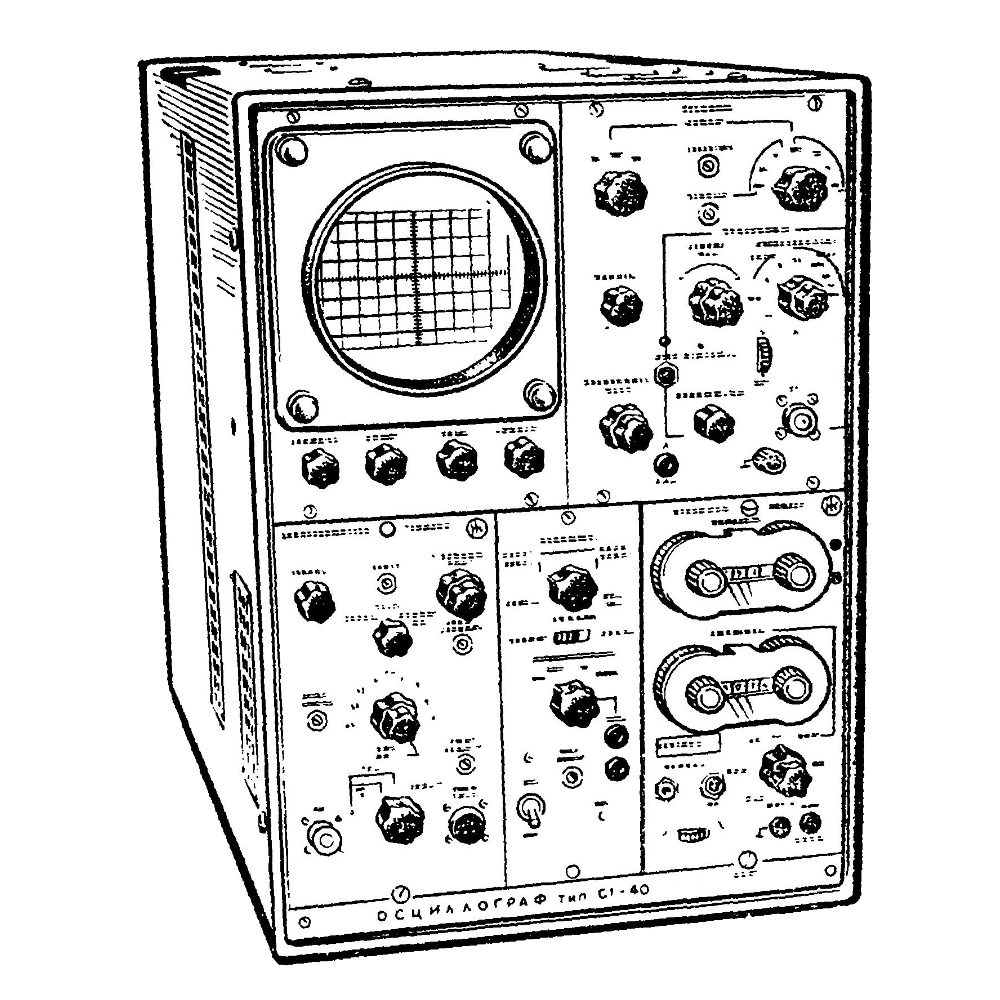

Осциллограф С1-40
4 0
Измеряемый параметр
Производитель
Описание
Прецизионный однолучевой осциллограф С1-40 в комплекте с блоками 40-01 и 40-02 предназначен для визуального исследования формы и точного измерения параметров импульсных и синусоидальных электрических сигналов микро- и миллисекундного диапазонов длительностей.
Технические характеристики С1-40
| Осциллограф С1-40 | |
| Электронно-лучевая трубка типа | 13ЛО11У |
| Рабочая площадь экрана | 6 делений по вертикали и 8 делений по горизонтали (1 деление равно 1 см) |
| Ширина линии луча | 1 мм |
| Характеристики канала вертикального отклонения осциллографа С1-40 | |
| Диапазон измеряемых напряжений | 0,2 - 100 В |
| Полоса пропускания | 0 - 25 МГц при неравномерности АЧХ 3 дБ |
| Время нарастания ПХ | 20 нс |
| Неравномерность вершины импульсов | 1% |
| Выброс на ПХ | 2% |
| Калиброванный коэффициент отклонения | от 0,05 до 10 В/дел, ступенями 1, 2, 5 и плавно с перекрытием 1:2,5 |
| Входной импеданс | 500 ± 10 кОм, 30 пФ |
| Входной импеданс (с выносным активным пробником) | 2,0 МОм, 11 пФ |
| Разделительная емкость закрытого входа | 0,047 мкФ |
| Спад вершины ПХ | 5% при длительности 0,4 мс и закрытом входе |
| Максимально допустимое напряжение на закрытом входе | 400 В |
| Погрешность измерения амплитуды импульсов (60 нс - 100 мс) | не более ±2% в диапазонах 0,2-100 и 0,2-2 В с пробником |
| Погрешность измерения амплитуды методом калиброванных шкал | ±10% |
| Характеристики канала горизонтального отклонения осциллографа С1-40 | |
| Диапазон измеряемых интервалов времени | 40 нс - 100 мс |
| Минимальная частота следования развертки | 200 Гц |
| Калиброванный коэффициент развертки | от 20 нс/дел до 100 мс/дел, ступенями 1, 2, 5 |
| Погрешность измерения интервалов времени | ±2% |
| Установка уровней измерения | 10-90, 27-73, 50-50% от амплитуды с погрешностью ±1% |
| Погрешность измерения интервалов методом калиброванных шкал | ±10% |
| Характеристики канала синхронизации осциллографа С1-40 | |
| Внутренняя синхронизация (исследуемый сигнал) | с высотой изображения 5-60 мм, 20 Гц - 20 МГц, длительность 0,04 мкс - 0,1 с |
| Внутренняя синхронизация (от сети питания) | предусмотрена |
| Внешняя синхронизация (синусоидальные сигналы) | амплитудой 1-10 В, частотой 1 Гц - 20 МГц |
| Внешняя синхронизация (импульсы) | амплитудой 1-10 В, длительностью 40 нс - 1 с |
| Дополнительная информация об осциллографе С1-40 | |
| Выход генератора 40-05 (фронт импульса) | 5 нс |
| Выход генератора 40-05 (выходное напряжение) | 0,25; 1; 2,5; 5; 7,5 В |
| Выход генератора 40-05 (сопротивление нагрузки) | 75 Ом |
| Сигналы на гнездах панели (частота) | 200 кГц и 20 МГц, стабилизированная кварцем |
| Трапецеидальный сигнал | амплитуда 2 В ±2%, частота сети питания |
| Калиброванное напряжение | амплитуда 0,1-100 В, частота 400 Гц ±3% |
| Электропитание | 50 ±0,5 Гц, 220 ±22 В |
| Потребляемая мощность | 950 ВА |
| Размер осциллографа | 340x480x680 мм |
| Масса осциллографа | 55 кг |
| Сертификат об утверждении типа СИ | №2891-72 |
