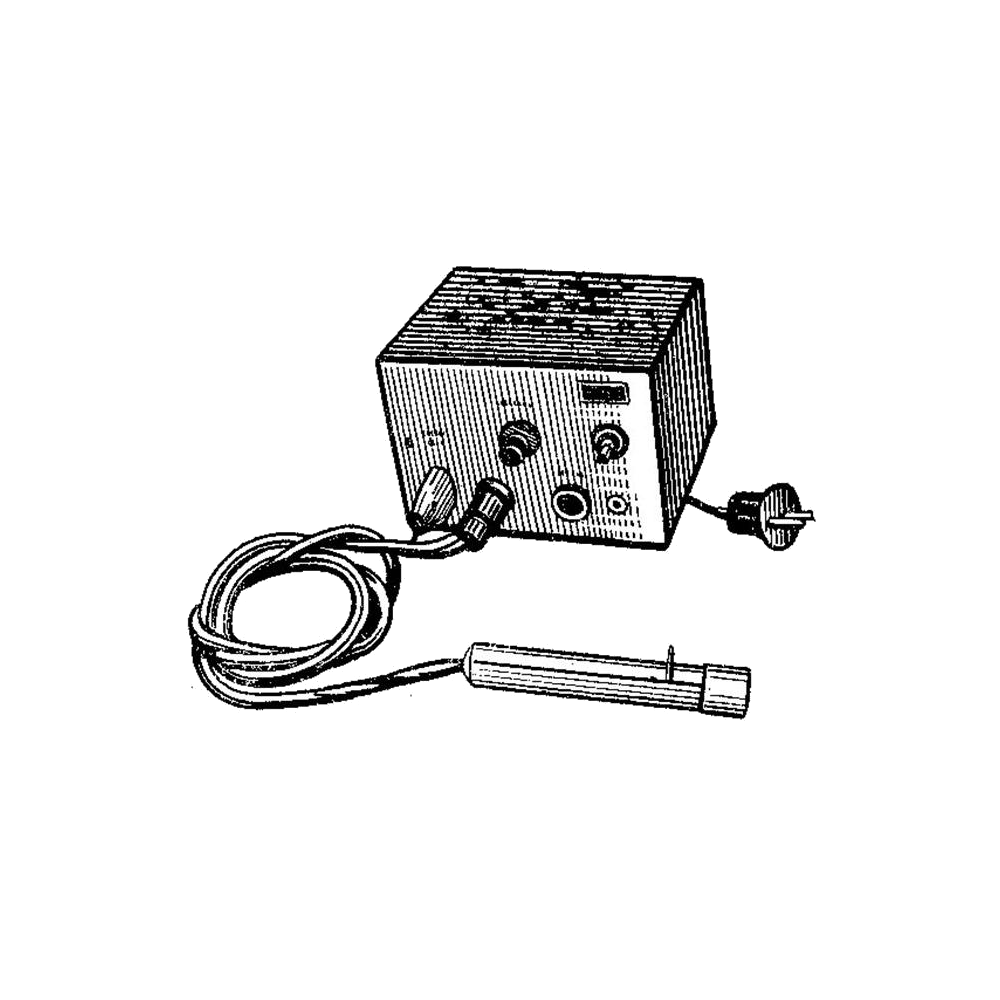

Синхронизатор С1-38
3 0
Измеряемый параметр
Производитель
Описание
Синхронизатор С1-38 предназначен для наблюдения на скоростных осциллографах электропроцессов с частотой до 200 МГц. Два варианта: в виде узла для встраивания в приборы и в виде самостоятельного прибора для использования с ранее выпущенными осциллографами.
Технические характеристики С1-38
| Синхронизатор С1-38 | |
| Технические характеристики синхронизатора С1-38 | |
| Диапазон синхронизируемых частот | 0,1 - 200 МГц |
| Выходные импульсы | |
| Длительность | 0,1 - 1 мкс |
| Частота следования | 5 - 15 кГц |
| Фронт | не более 40 нс |
| Амплитуда | 10 В на нагрузке 200 Ом, 40 пФ |
| Входные импульсы | |
| Амплитуда (без пробника) | 0,1 - 5 В |
| Амплитуда (с пробником) | 0,3 - 50 В |
| Входной импеданс (без пробника) | 75 Ом, 2,2 кОм, 15 пФ |
| Входной импеданс (с пробником) | 3 кОм, 15 пФ |
| Дополнительная информация о синхронизаторе С1-38 | |
| Электропитание | от сети 220 В, 50 Гц |
| Потребляемая мощность | 150 ВА |
| Размер синхронизатора | 145x111x160 мм |
| Масса синхронизатора | 1,5 кг |
