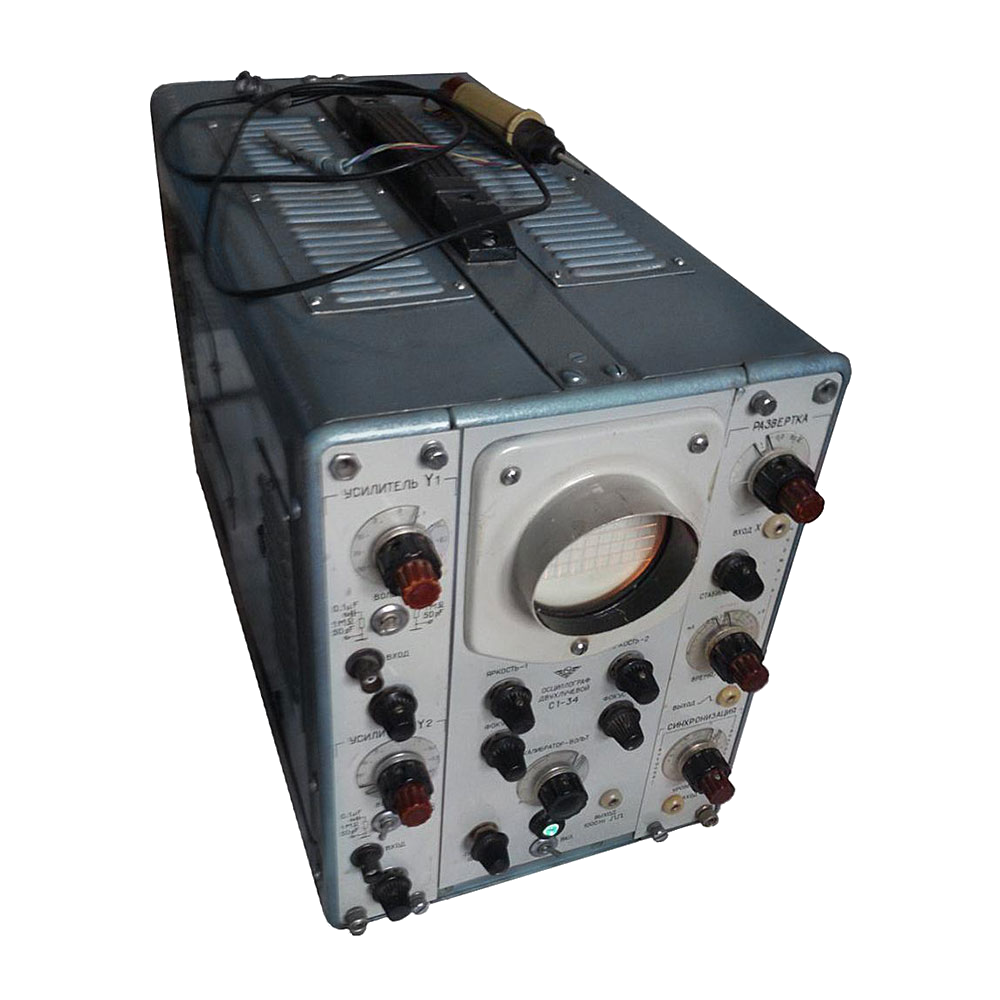

Осциллограф С1-34
2 0
Измеряемый параметр
Производитель
Описание
Осциллограф двухлучевой С1-34предназначен для исследования периодических и импульсных процессов. Имеет два идентичных канала усиления.
Технические характеристики С1-34
| Осциллограф С1-34 | |
| Электронно-лучевая трубка типа | 9ЛО1И |
| Количество лучей | 2 |
| Характеристики канала вертикального отклонения осциллографа С1-34 | |
| Полоса пропускания | 0 - 5 МГц |
| Диапазон напряжений (амплитудных) | от 0,1 до 250 В |
| Воспроизведение импульсов | обеих полярностей с фронтом не менее 0,11 мкс, выбросы не более 5% от амплитуды |
| Время нарастания импульса (без выброса) | не более 200 нс |
| Погрешность измерения | ±10% |
| Входное сопротивление | 1 МОм |
| Входная емкость | 50 пФ |
| Характеристики канала горизонтального отклонения осциллографа С1-34 | |
| Полоса пропускания | от постоянного тока до 600 кГц |
| Развертка | от 0,17 мкс/см до 33 мс/см |
| Погрешность измерения | ±10% |
| Характеристики канала синхронизации осциллографа С1-34 | |
| Максимальная частота синхронизации | 5 МГц |
| Дополнительная информация об осциллографе С1-34 | |
| Электропитание | от сети 220 В, 50 Гц или 115 В, 400 Гц |
| Потребляемая мощность | 150 ВА |
| Размер осциллографа | 230x485x330 мм |
| Масса осциллографа | 19 кг |
| Сертификат об утверждении типа СИ | №2205-66 |
