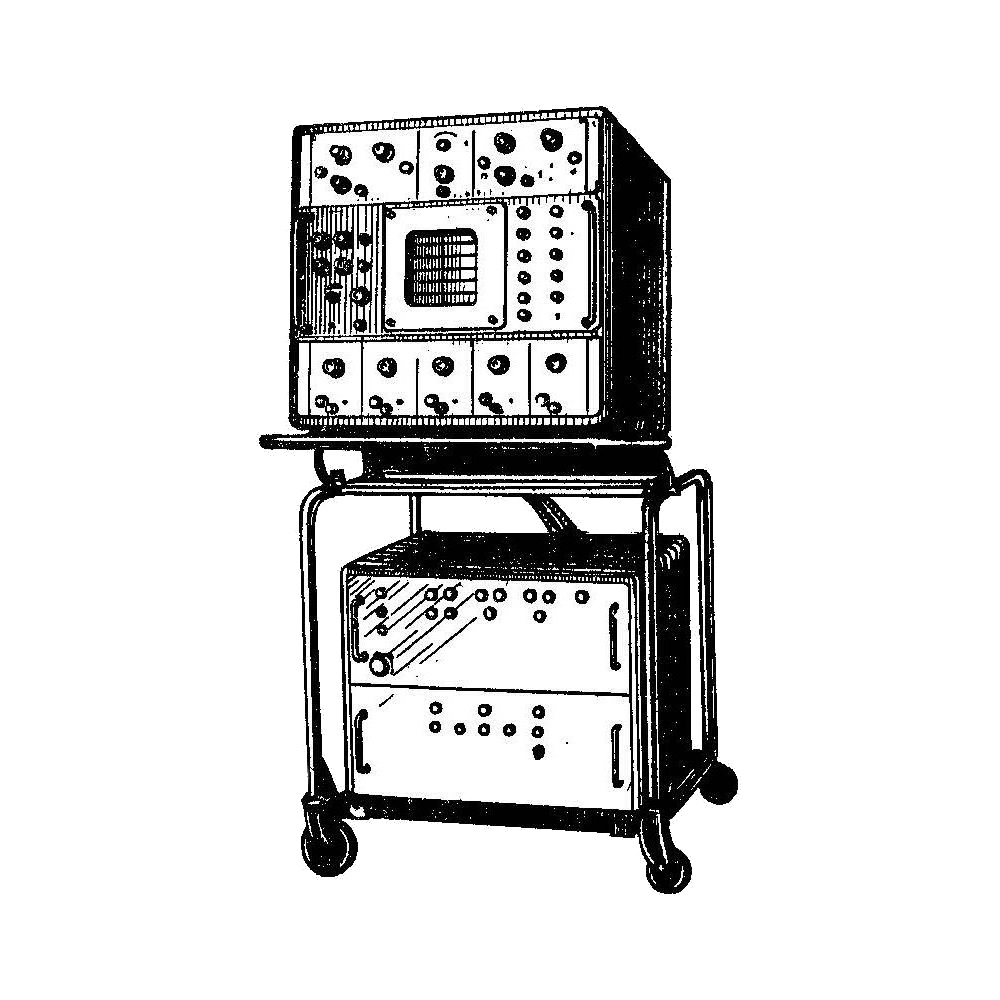

Осциллограф С1-33
3 0
Измеряемый параметр
Производитель
Описание
Осциллограф пятилучевой С1-33 для одновременного наблюдения и сравнивания пяти сложных электропроцессов микросекундной длительности. Пять усилителей вертикального отклонения и два генератора развертки для трех и двух лучей. Наличие усилителей с задержкой сигнала позволяет исследовать процессы в системах с длительностью времени срабатывания. Два независимых блока развертки позволяют рассматривать процессы, сдвинутые по времени, или часть процесса в увеличенном масштабе.
Технические характеристики С1-33
| Осциллограф С1-33 | |
| Электронно-лучевая трубка типа | 22Л01А |
| Фотографирование | предусмотрено через фотоприставку РФК-5 и киноприставки |
| Примечание | купить сейчас можно только после продолжительных поисков. Цена зависит от технического состояния прибора |
| Технические характеристики осциллографа С1-33 | |
| Характеристики канала вертикального отклонения осциллографа С1-33 | |
| Количество каналов | 5 |
| Полоса пропускания | от 20 Гц до 10 МГц |
| Коэффициент отклонения | 10 мВ/см |
| Погрешность измерения | 10% |
| Входное сопротивление | 0,5 МОм |
| Входная емкость | 40 пФ |
| Характеристики канала горизонтального отклонения осциллографа С1-33 | |
| Генераторы развертки | два |
| Развертка | от 0,5 мкс/см до 1,5 мс/см |
| Погрешность измерения | 10% |
| Характеристики канала синхронизации осциллографа С1-33 | |
| Максимальная частота синхронизации | 1 МГц |
| Дополнительная информация об осциллографе С1-33 | |
| Электропитание | от сети 220 В, 50 Гц |
| Потребляемая мощность | 600 ВА |
| Размер осциллографа | 720x1410x1220 мм |
| Масса осциллографа | 160 кг |
| Сертификат об утверждении типа СИ | №2171-66 |
